Biblioteca de componentes
Inserta elementos neumáticos desde una biblioteca preparada para construir el circuito sin dibujar manualmente cada símbolo.
Ingeniería neumática
Diseña esquemas neumáticos de forma más directa.
Neumática CAD está pensado para crear y organizar esquemas neumáticos de maquinaria sin tener que construir cada representación desde cero. Coloca componentes, configura islas de electroválvulas, conecta líneas y prepara una representación clara del circuito.
Biblioteca industrial
Islas configurables
Tuberías y derivaciones
Elementos de seguridad

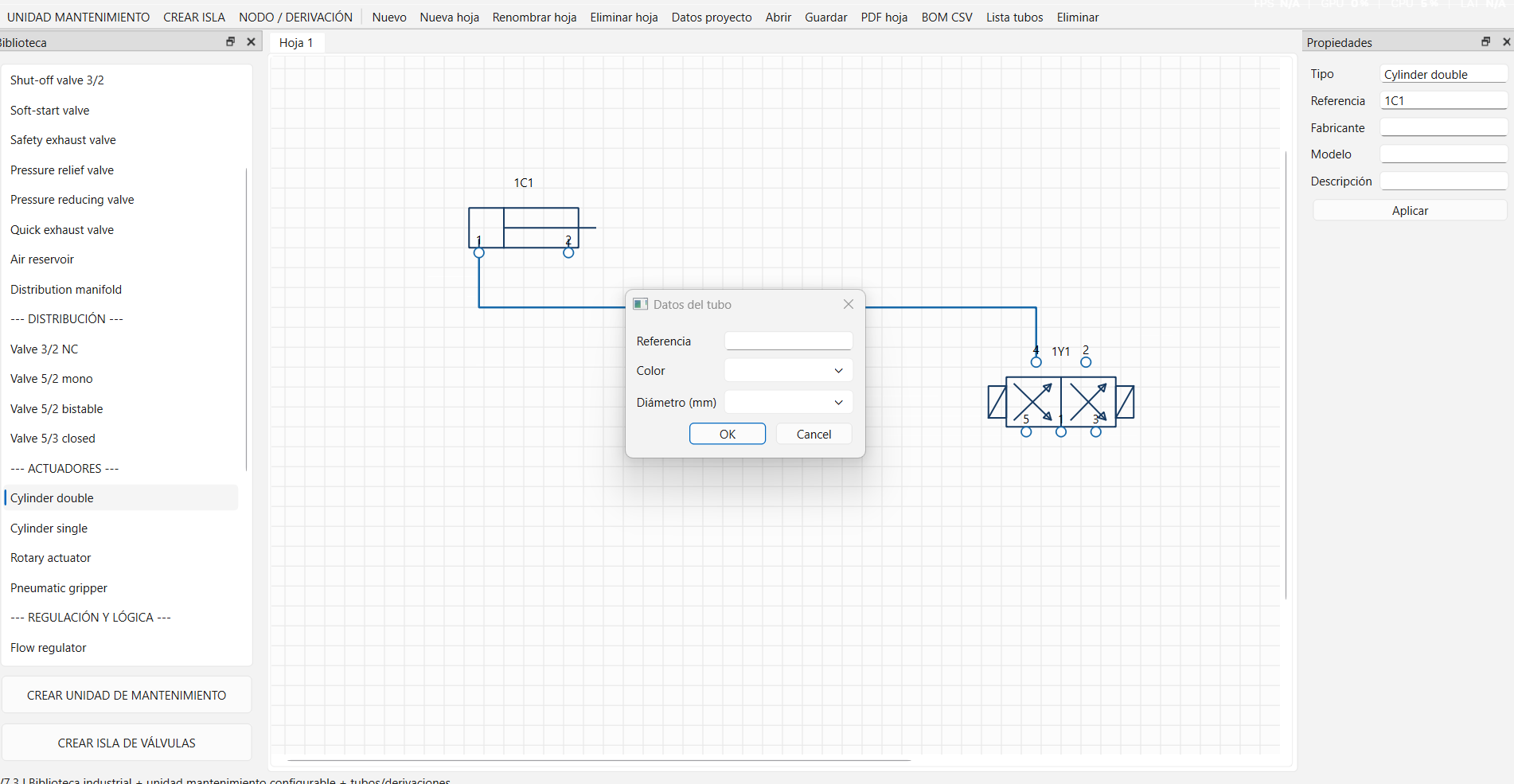

CAPTURA REAL
Interfaz auténtica de Neumática CAD
Una herramienta para ingeniería
El esquema neumático como parte real del diseño de la máquina.
El objetivo es reducir el trabajo repetitivo al dibujar circuitos neumáticos y facilitar que el esquema pueda evolucionar a medida que cambia la máquina.
Los componentes se organizan visualmente, las líneas pueden ajustarse y las derivaciones permiten alimentar varios elementos desde una misma conducción.
Funciones principales
Diseñar, conectar y modificar.
El programa reúne las herramientas que necesita un esquema neumático de maquinaria en una interfaz orientada al trabajo técnico.
Islas de electroválvulas
Genera islas con varias posiciones y configura cada electroválvula de forma independiente para representar la composición real de la isla.
Tuberías editables
Conecta componentes y reajusta el recorrido de las tuberías para mantener un esquema ordenado cuando la distribución cambia.
Uniones y derivaciones
Crea puntos de unión para que una línea pueda alimentar varios elementos sin tener que duplicar recorridos innecesarios.
Elementos de preparación
Incluye componentes como unidades de mantenimiento para representar la preparación y alimentación del aire de la máquina.
Seguridad neumática
Añade válvulas progresivas, válvulas de seguridad y otros elementos necesarios en circuitos de maquinaria industrial.
Forma de trabajo
Del componente al esquema completo.
Una secuencia sencilla para construir el circuito y modificarlo cuando el diseño de la máquina evoluciona.
01
Selecciona
Escoge componentes desde la biblioteca.
→
02
Coloca
Distribuye los elementos en el esquema.
→
03
Conecta
Crea líneas, uniones y derivaciones.
→
04
Configura
Ajusta islas y elementos al circuito real.
→
05
Revisa
Ordena el esquema antes de utilizarlo.
Biblioteca técnica
Preparada para circuitos de máquina.
La biblioteca seguirá creciendo con los elementos que se utilizan realmente en automatización y construcción de maquinaria.
Electroválvulas
Islas configurables
Actuadores
Unidades de mantenimiento
Válvulas progresivas
Válvulas de seguridad
Conexiones y derivaciones
Elementos auxiliares
OBJETIVO
Evitar reconstruir el circuito desde cero.
El software busca concentrar en una misma herramienta la representación gráfica, los componentes y las conexiones que forman el sistema neumático de una máquina.
Una biblioteca
Reutilizable
Un esquema
Editable
Una isla
Configurable válvula a válvula
Descarga protegida
Neumática CAD se descargará desde un área de usuario independiente.
La cuenta utilizada para descargar Neumática CAD estará separada de WCS Machine Lifecycle. Registrarse para este producto no dará acceso al SaaS, a sus empresas, máquinas, clientes ni módulos.
Neumática CAD
Cuenta de descarga propia
≠
WCS Machine Lifecycle
Usuarios y datos independientes
